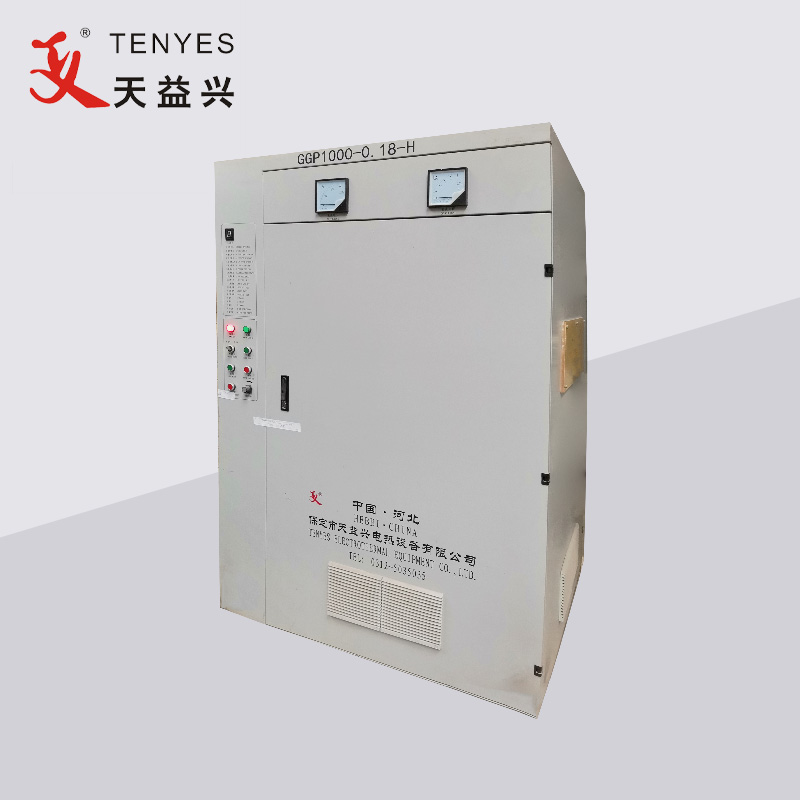

Soldadora de alta frecuencia del tubo 1000KW

La máquina soldadora de tuberías de alta frecuencia TENYES 1000KW consta principalmente de un transformador reductor de aceite, un gabinete rectificador, un gabinete inversor, una consola, un sistema de enfriamiento, un soporte para el gabinete inversor de soporte, a veces también combinado con un controlador de CC según los requisitos del cliente.

Enviar Consulta

Descripción del Producto

Máquina soldadora de tuberías de alta frecuencia TENYES 1000KW La energía CA trifásica ordinaria (voltaje de línea 380 V, frecuencia 50 HZ) se reduce mediante un transformador (voltaje de línea 200 V, frecuencia 50 HZ), ingresa al gabinete rectificador, se somete a rectificación, regulación de voltaje y filtrado, y se convierte en potencia CC continuamente ajustable de 0 a 240 V; Al ingresar nuevamente al puente inversor (usando un transistor MOSFET de alta potencia), se convierte en corriente de alta frecuencia, que se puede suministrar a la ranura de carga para calentamiento por inducción. La unidad de potencia de la ranura del inversor adopta una estructura modular y cada par de unidades de potencia puede generar una potencia de más de 50 KW. El número de unidades de potencia utilizadas varía según la potencia del equipo, y la estructura básica del equipo es la misma independientemente de su tamaño. La ranura es una forma resonante híbrida en serie paralela, sin alto voltaje ni transformador de salida. El número de unidades de potencia utilizadas en este dispositivo es de dieciséis pares.

Parámetro de la máquina soldadora de tubos de alta frecuencia TENYES 1000KW (especificación)

Solicitud		Operación parámetro		Fuerza suministrar
Acero diámetro exterior del tubo	Φ273-Φ406	Clasificado fuerza	1000kW	Fuerza formulario de suministro	3AC 380±5%
Acero espesor de la tira	8,0-10,0	Clasificado voltaje CC	240V	Fuerza formulario de suministro	3AC 380±5%
Soldadura modo	Inducción o tipo de contacto	Clasificado corriente continua	5000A	Fuerza capacidad de distribución	Más grande que 1500KVA
Soldadura modo	Inducción o tipo de contacto	Clasificado frecuencia	150 kHz	Fuerza factor	≥0,85
Soldadura velocidad	10-20(metros)	Eficiencia	≥85%	Fuerza cable de alimentación	Cada fase de alambre de cobre recubierto de plástico ≥1000 mm² Suelo alambre ≥400mm²
