Principio de funcionamiento de alta frecuencia de estado sólido

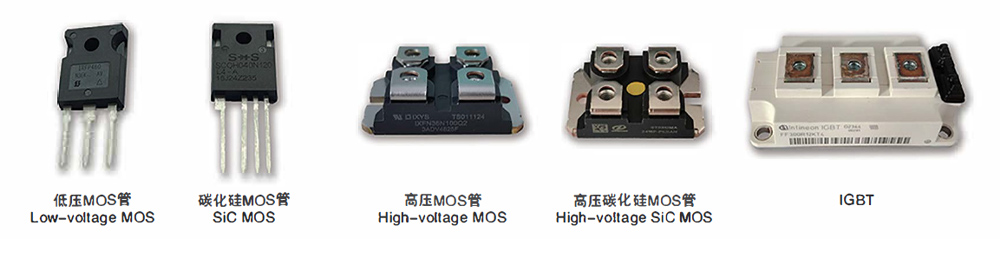

La llamada "alta frecuencia de estado sólido" se debe a que utiliza transistores (transistores de efecto de campo MOS o IGBT) como componentes principales del inversor. A diferencia de los tubos de vacío que son huecos (el interior está lleno de gas noble, por lo que se les puede llamar "gaseosos"), los transistores son sólidos.

La alta frecuencia de estado sólido es un producto actualizado de la alta frecuencia del tubo de vacío, y su circuito principal es similar al tiristor de frecuencia media, pero diferente del tubo de vacío de alta frecuencia. Su principio básico es el siguiente:

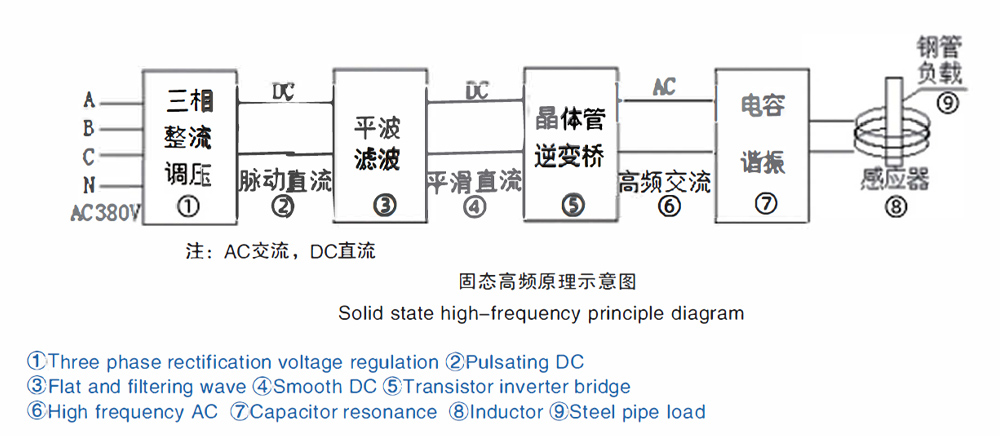

La CA trifásica normal (380 V y frecuencia 50 HZ en China) se convierte en CC pulsante de voltaje ajustable mediante un circuito rectificador (SCR o diodo e IGBT), esta CC se filtra o la onda plana se suaviza y luego ingresa al puente inversor (usando un transistor de gran potencia MOSFET o IGBT) para convertirse en corriente de alta frecuencia. Esta corriente de alta frecuencia se suministra al circuito del tanque. La resonancia de carga se puede usar para calentar metales. Las unidades de potencia del puente inversor adoptan una estructura modular.

En comparación con los tubos de vacío de alta frecuencia, las ventajas de los equipos de alta frecuencia de estado sólido son las siguientes:

1.Buena calidad de soldadura: la comparación muestra que los tubos de acero soldados con equipos de alta frecuencia de estado sólido tienen un ancho y calor de soldadura uniformes, y menos rebabas internas y externas.

2.Ahorro de energía: las pruebas muestran que con las mismas especificaciones, este soldador puede ahorrar más del 25% de electricidad en comparación con los equipos de tubos de vacío.

3.Ahorro de agua: debido a una pequeña pérdida propia, no requiere demasiada agua de enfriamiento, por lo que consume más del 50% menos de agua que los equipos de tubos de vacío de las mismas especificaciones.

4. Tamaño pequeño y peso ligero: debido al pequeño tamaño de los componentes principales (MOSFET) y tampoco a la ausencia de transformador de soldadura, reguladores de filamento, bobinas coincidentes, circuitos de compuerta, etc. Por lo tanto, el volumen total es más de 50°/4。 más pequeño que el equipo de tubo de vacío de las mismas especificaciones.

5.Fácil de operar: sin voltaje, el voltaje máximo no excede unos pocos cientos de voltios, por lo que no causará lesiones personales
