Introducción a los primeros equipos de alta frecuencia con tubos de vacío

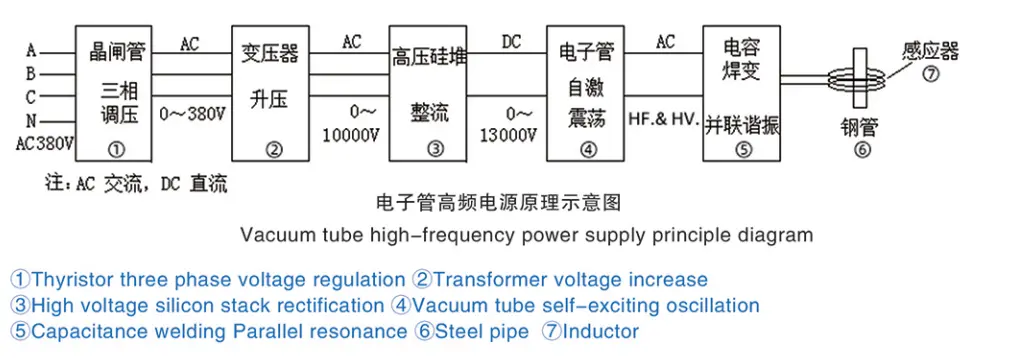

Hace 20 años, las fuentes de energía de alta frecuencia (comúnmente conocidas como “hornos de alta frecuencia”) utilizadas para soldar tuberías y tratamientos térmicos en China eran principalmente equipos con tubos electrónicos (también conocidos como “tubos de vacío”) como componentes principales del inversor. El principio básico se muestra en la siguiente figura:

La CA industrial normal (cuatro cables trifásicos 380 V/50 HZ en China) se convierte en CA ajustable que varía de 0 a 380 V (frecuencia sin cambios) a través del regulador de voltaje de CA de tiristor, y luego se incrementa a casi 10000 V de alto voltaje (frecuencia sin cambios) mediante un transformador, y luego se rectifica mediante un circuito rectificador de alto voltaje a decenas de miles de CC de alto voltaje, y luego oscila mediante un tubo de vacío a HF y Corriente HV, y luego a través de resonancia paralela LC para amplificar la corriente oscilante, y después de la reducción de voltaje, se suministra al inductor utilizado para calentar tubos de acero y otras piezas de trabajo, etc.

El propósito de la regulación del voltaje de CA es ajustar la potencia de entrada y salida para cumplir con los requisitos de trabajo, y cuando se ajusta el voltaje también es necesario estabilizarlo para garantizar la estabilidad de la potencia de salida del equipo bajo ciertas condiciones de operación.

Debido al uso de tubos de vacío (componentes de corriente pequeña de alto voltaje), se debe aumentar el voltaje o no se puede generar una gran potencia, pero al mismo tiempo, para adaptarse a la pequeña impedancia del inductor, es necesario reducir aún más el voltaje.

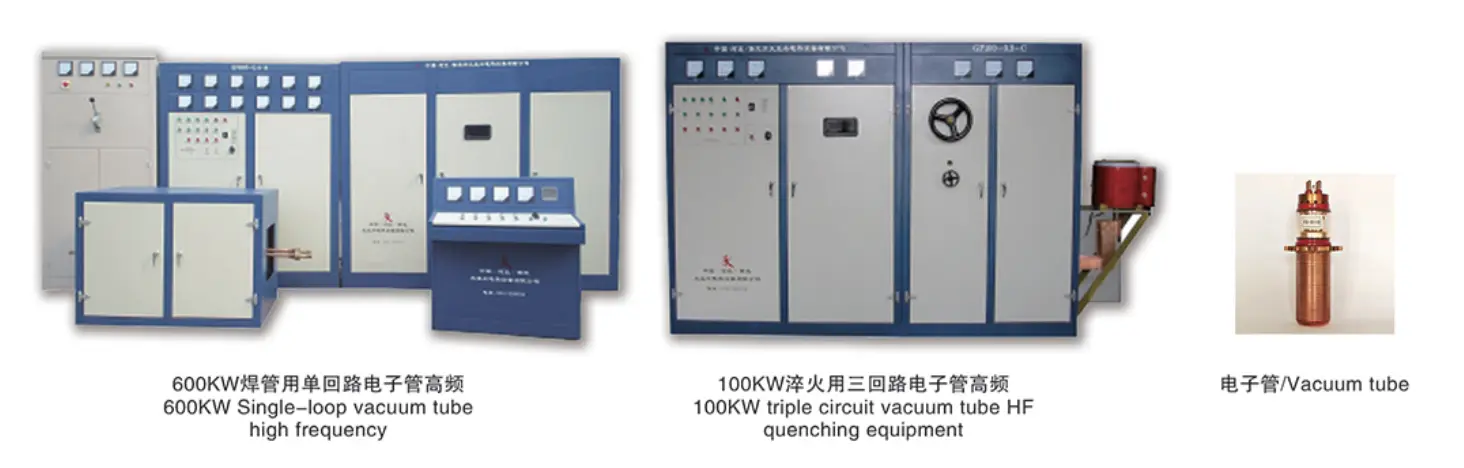

Las fotos a continuación son equipos de enfriamiento HF de tubo de vacío de circuito simple de 600 KW de alta frecuencia y de circuito triple de 100 KW.

En la industria de la soldadura de tuberías, todavía hay una pequeña cantidad de tubos de vacío de alta frecuencia, mientras que en campos como el enfriamiento y la soldadura fuerte, los tubos de vacío de alta frecuencia todavía se utilizan ampliamente.
