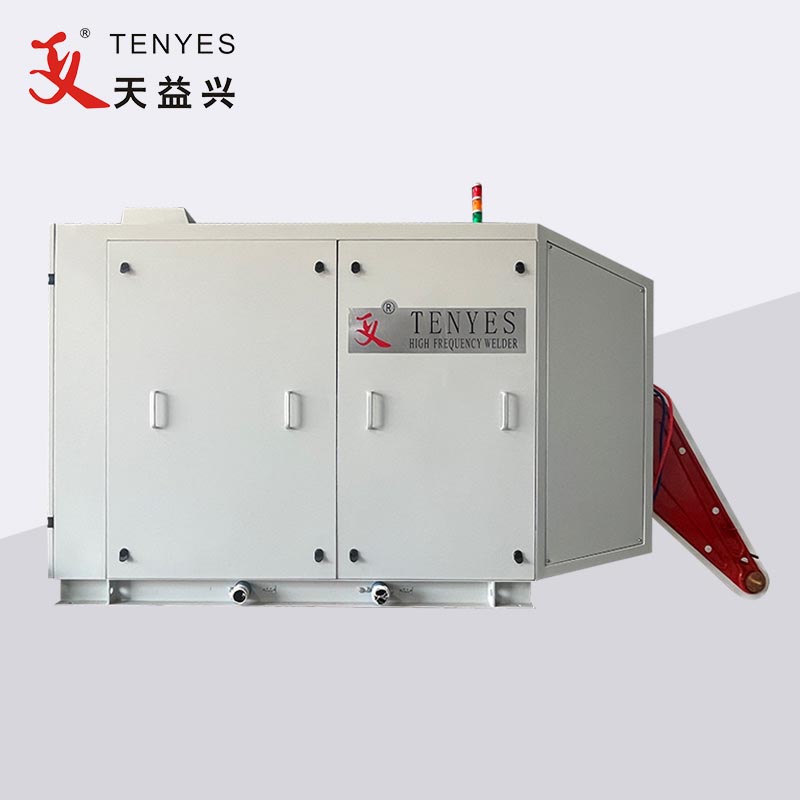

Soldador de tuberías de alta frecuencia de estado sólido SiC-MOSFET

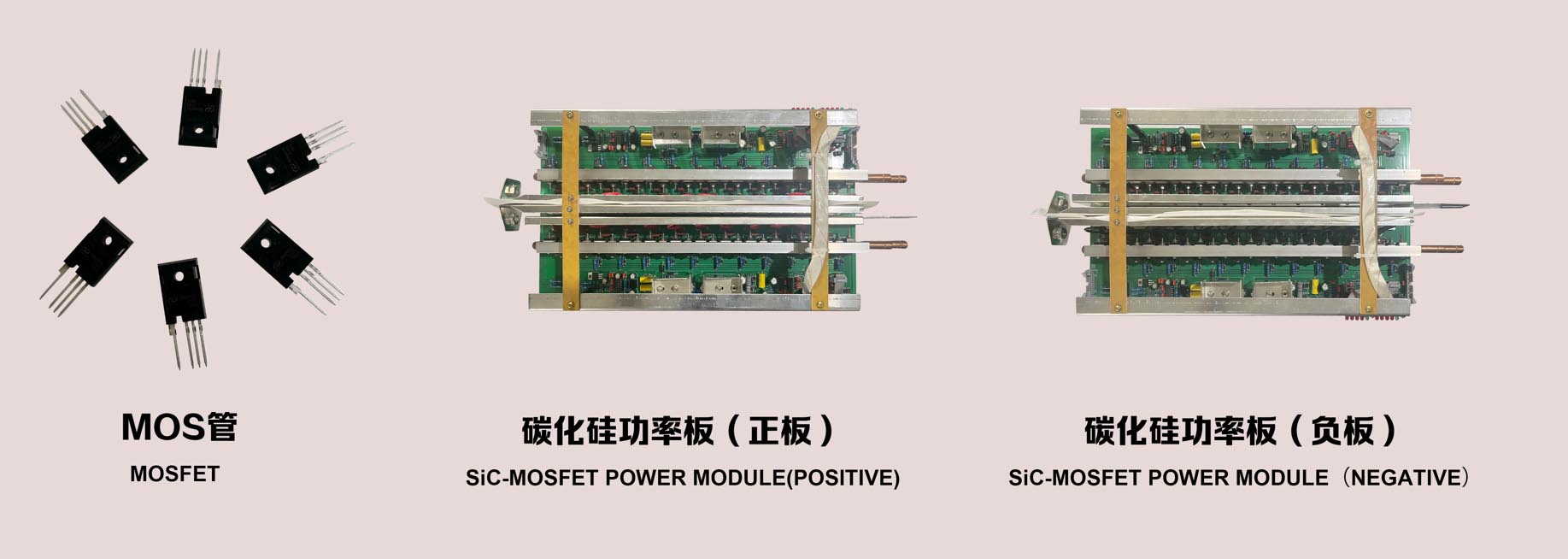

El soldador de tubos de alta frecuencia de estado sólido SiC-MOSFET adopta materiales semiconductores de tercera generación en lugar de un tubo Mosfet normal de bajo voltaje. Los Mosfet de SiC tienen resistencia a altas temperaturas y altas presiones. Los Mosfet de SiC se utilizan principalmente en las placas del módulo de potencia. Este tipo de placas de potencia utilizadas en el soldador de tuberías de alta frecuencia de estado sólido.

Enviar Consulta

Descripción del Producto

A medida que la tecnología mejoró, recientemente el soldador de alta frecuencia de estado sólido adoptó un material semiconductor de tercera generación llamado SiC-MOSFET.

SiC-MOSFET Solid State High Frequency Pipe Welder

Características de rendimiento de los materiales semiconductores de tercera generación SiC-MOSFET

1. Resistencia a altas temperaturas y altas presiones: el SiC tiene una banda prohibida aproximadamente 3 veces mayor que la del Si, por lo que puede fabricar dispositivos de potencia que pueden funcionar de manera estable incluso en condiciones de altas temperaturas. La intensidad del campo de ruptura del aislamiento del SiC es 10 veces mayor que la del Si, por lo que es posible fabricar dispositivos de potencia de alto voltaje con una mayor concentración de dopaje y una capa de deriva de espesor de película más delgada en comparación con los dispositivos de Si.

2. Miniaturización y ligereza del dispositivo: los dispositivos de carburo de silicio tienen una mayor conductividad térmica y densidad de potencia, lo que puede simplificar el sistema de disipación de calor, para lograr una miniaturización y ligereza del dispositivo.

3. Baja pérdida y alta frecuencia: la frecuencia de trabajo de los dispositivos de carburo de silicio puede alcanzar 10 veces la de los dispositivos basados en silicio, y la eficiencia no disminuye con el aumento de la frecuencia de trabajo, lo que puede reducir la pérdida de energía en casi un 50%; Al mismo tiempo, debido al aumento de la frecuencia, se reduce el volumen de los componentes periféricos, como la inductancia y los transformadores, y se reduce el volumen y el costo de otros componentes después de la composición del sistema.

Ventajas del soldador de tuberías de alta frecuencia de estado sólido SiC-MOSFET

Pérdida 1,60 % menor que los dispositivos Si-MOSFET, la eficiencia del inversor del soldador aumenta más del 10 % y la eficiencia de la soldadura aumenta más del 5 %.

2.La densidad de potencia de un solo SiC-MOSFET es grande, la cantidad ensamblada se reduce en consecuencia, lo que reduce directamente los puntos de falla y la radiación electromagnética externa y mejora la confiabilidad de la unidad de potencia del inversor.

3. El voltaje soportado del SiC-MOSFET es mayor que el Si-MOSFET original, el voltaje nominal de CC del soldador se ha incrementado en consecuencia bajo la premisa de garantizar la seguridad (280 VCC para el soldador resonante paralelo y 500 VCC para el soldador resonante en serie). Factor de potencia del lado de la red ≥ 0,94 .

4. La pérdida del nuevo dispositivo SiC-MOSFET es solo el 40% de Si-MOSFET, bajo ciertas condiciones de enfriamiento, la frecuencia de conmutación puede ser mayor, el soldador Si-MOSFET resonante en serie adopta tecnología de duplicación de frecuencia, adopta SiC-MOSFET y puede diseñar y fabricar directamente hasta Soldador de alta frecuencia de 600KHz.

5.El voltaje de CC del nuevo soldador SiC-MOSFET aumenta, el factor de potencia del lado de la red es alto, la corriente de CA es pequeña, la corriente armónica es pequeña, el costo de suministro y distribución de energía para el cliente se reduce considerablemente y la eficiencia del suministro de energía se mejora de manera efectiva.
